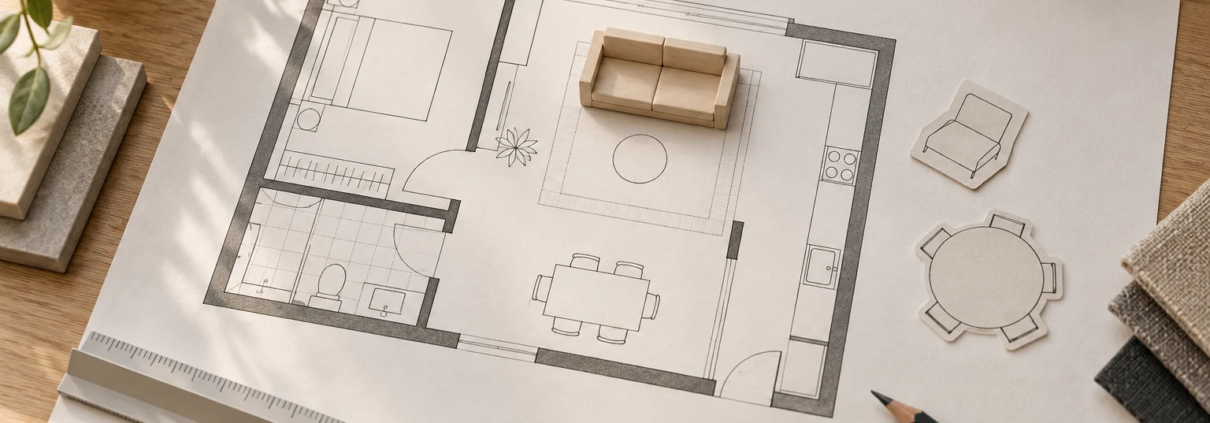

Cómo leer el plano de una vivienda: guía práctica

Un plano permite descubrir mucho más que el número de dormitorios. Bien leído, ayuda a comprobar si podrás abrir el armario, dónde colocarás el sofá y qué recorrido harás desde la entrada hasta la cocina. Para aprovecharlo no necesitas dibujar como un arquitecto: necesitas un documento legible, algunas medidas y una lista de situaciones de tu vida cotidiana.

Esta guía propone un método para leer el plano de una vivienda y comprobar su distribución antes de elegir muebles o comparar alternativas. Sirve para preparar preguntas concretas. Las dimensiones que no estén documentadas deben confirmarse; una imagen comercial por sí sola no permite resolver todos los detalles.

1. Comprueba qué vivienda y qué versión estás mirando

Empieza por identificar la referencia de la vivienda, la planta y la fecha del documento. Dos pisos de una misma promoción pueden tener distribuciones parecidas y diferencias importantes en ventanas, terrazas o pilares. También puede haber una versión anterior del plano circulando entre correos y fotografías.

Pide un archivo legible de la unidad que estás valorando. Revisa su leyenda y las notas: qué mobiliario es orientativo, qué elementos se incluyen y qué información queda pendiente de concretar. Una cama dibujada no acredita que esa cama se entregue, ni permite conocer su tamaño si no está indicado.

Separa tres preguntas: cómo se organiza el espacio, qué medidas tiene y con qué acabados se entrega. El plano ayuda especialmente con las dos primeras; para la tercera conviene contrastar la memoria de calidades de la vivienda. Si los documentos parecen contradecirse, anota el punto exacto y solicita una aclaración.

2. Lee las cotas antes de medir sobre la pantalla

Las cotas son las medidas anotadas junto a las líneas del dibujo. Comprueba en qué unidades están expresadas y entre qué puntos se han tomado. Una distancia entre paredes terminadas no responde a la misma pregunta que una medida exterior del edificio. Tampoco conviene sumar números sin entender qué tramo describe cada uno.

La escala relaciona las distancias del dibujo con las reales, como explica el material didáctico sobre escala del Instituto Geográfico Nacional. Por ejemplo, a escala 1:50, dos centímetros del plano representan un metro real. Esa relación solo sirve para medir con regla si la reproducción conserva el tamaño previsto.

Una captura ampliada en el móvil o una impresión ajustada al papel puede cambiar ese tamaño. Antes de medir, contrasta la reproducción con una cota conocida o con la escala gráfica, si la hay. Si el documento no permite verificarlo, utiliza las cotas expresas y pide las que falten. No bases un encargo de mobiliario a medida en una estimación de pantalla.

3. Distingue superficie y espacio que puedes amueblar

Los metros cuadrados ofrecen una primera referencia, pero no describen por sí solos cómo cabe tu mobiliario. Solicita que te aclaren los conceptos de superficie que aparecen en la ficha y a qué ámbitos corresponden: interior, terraza, anexos o zonas comunes, según el documento. Compara datos definidos de la misma manera.

Después examina la forma de cada estancia. Como ejemplo geométrico, un rectángulo de 3 por 4 metros y otro de 2 por 6 tienen ambos 12 metros cuadrados. Sin embargo, ofrecen anchos y longitudes distintos para organizar una cama, un escritorio o una mesa. El ejemplo no representa ninguna vivienda concreta.

Marca los tramos de pared libres de puertas, ventanas y salientes. Son especialmente útiles al valorar un armario o una estantería. Si hay un rincón irregular, pide sus medidas propias: conocer la superficie total de la habitación no permite deducirlas.

4. Localiza puertas, ventanas y elementos fijos

Busca primero el acceso y recorre visualmente todas las estancias. En muchos planos, una puerta abatible se representa con una hoja y un arco que indica su giro; comprueba la leyenda porque las convenciones pueden variar. Revisa hacia dónde abre y qué espacio necesita libre durante el movimiento.

Haz lo mismo con ventanas, puertas de terraza y frentes de armario. Cuando el tipo de apertura no sea evidente, pregunta si es abatible, corredera u otra solución. Una ventana dibujada en planta no informa necesariamente de la altura de su antepecho; ese dato puede importar si quieres colocar un escritorio debajo.

Identifica también pilares, conductos, registros y otros elementos señalados. No deduzcas que un tabique se puede retirar por su grosor o color en una lámina comercial. Para valorar modificaciones hay que confirmar su viabilidad con el equipo técnico y conocer qué instalaciones o funciones intervienen.

5. Coloca tus muebles con medidas completas

Haz una lista breve de las piezas que realmente necesitas conservar: sofá, cama, mesa de comedor, escritorio y almacenaje principal. Mide su anchura y profundidad exteriores. En una cama, cuenta la estructura completa; en un sofá, incluye brazos o módulos, no solo la superficie del asiento.

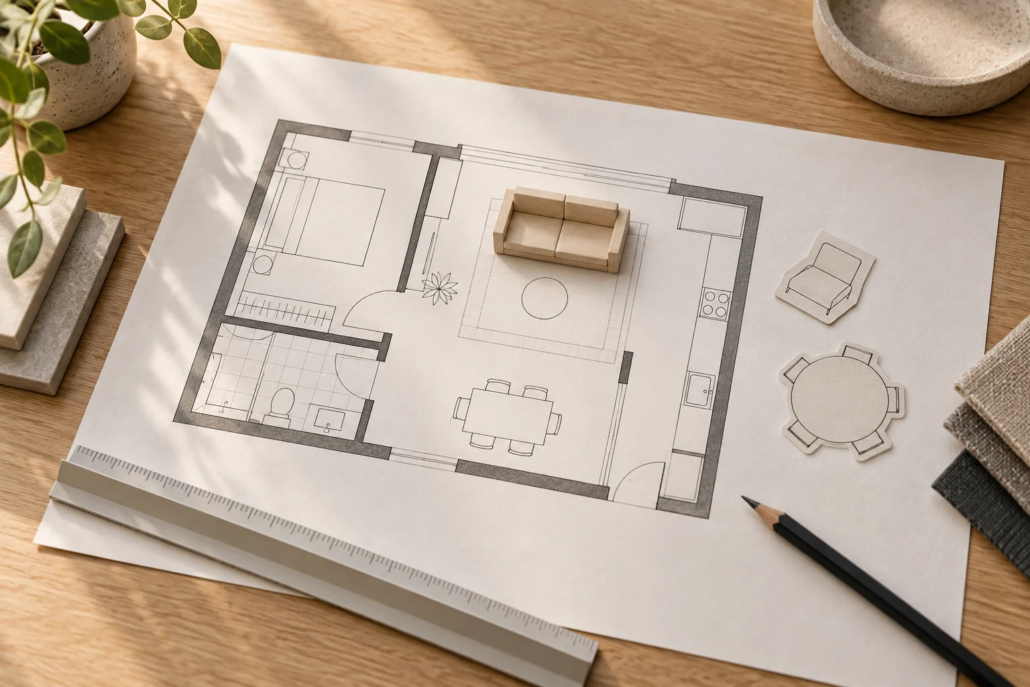

Reprodúcelos a la misma escala del plano en papel recortado o en una herramienta de dibujo. Usa una copia para no perder la información original. Empieza por los muebles menos flexibles y prueba dos posiciones, en vez de asumir que la propuesta decorativa del folleto es la única posible.

Añade después el espacio de uso: una silla se separa de la mesa, un cajón se extrae y un canapé se levanta. Un mueble puede caber como rectángulo cerrado y resultar incómodo al utilizarlo. Comprueba sus medidas y movimientos en la ficha del fabricante; evita aplicar una cifra universal a todas las personas y todas las piezas.

6. Recorre la casa con situaciones cotidianas

Traza recorridos desde la entrada hasta la cocina, el dormitorio y el baño. Imagina que llevas bolsas, una cesta de ropa o una maleta. Observa si el paso depende de mover una silla o de mantener una puerta cerrada. Esta prueba ayuda a detectar conflictos que no se ven al mirar habitaciones por separado.

Comprueba también qué sucede cuando coinciden dos usos. ¿Se puede acceder a la terraza mientras alguien está sentado a la mesa? ¿El escritorio deja abrir el armario? ¿Una puerta interfiere con otra? No se trata de llenar el dibujo de muebles, sino de conservar los movimientos que necesitas.

Si tienes necesidades específicas de movilidad, mide tus equipos y pide una valoración ajustada a esas necesidades. La lectura doméstica de un plano no sustituye una comprobación técnica de accesibilidad. Puedes ensayar una disposición con cinta sobre el suelo de una estancia disponible, sin convertir ese ensayo en una validación del proyecto.

7. Relaciona las ventanas con el entorno

Localiza la indicación de norte, si aparece, y sitúa las ventanas respecto a la calle, patios y edificios próximos. Si falta contexto, solicita un plano de emplazamiento. Una ventana grande no basta para saber cuánta luz llegará al fondo de una habitación.

La guía del IDAE sobre aprovechamiento de luz natural explica la influencia de la posición, forma y orientación de las ventanas. Al revisar tu plano, úsalo como motivo para preguntar por esos aspectos y por posibles obstáculos exteriores; no como una predicción de iluminación de una vivienda concreta.

Reserva un espacio para anotar lo que solo podrás contrastar durante una visita: vistas, privacidad y relación visual entre estancias. La guía para visitar una vivienda piloto puede ayudarte a organizar esa comprobación, distinguiendo siempre la vivienda mostrada de la unidad que estás estudiando.

8. Compara alternativas con las mismas prioridades

Antes de elegir entre dos distribuciones, escribe tres necesidades imprescindibles y otras tres deseables. Por ejemplo: conservar una mesa determinada, disponer de un puesto de trabajo y acceder al armario sin mover la cama. Así podrás comprobar ambas opciones con los mismos muebles y recorridos.

Utiliza una hoja por vivienda con cuatro columnas: necesidad, dato comprobado, duda y próxima comprobación. Una anotación útil sería: «Escritorio junto a la ventana; falta conocer altura del antepecho; solicitar medida». Es más concreta que calificar una habitación como amplia o pequeña sin explicar para qué uso.

Deja abiertas las casillas sin información. Una medida desconocida no debe convertirse en una estimación favorable para que la opción encaje. Si ambas alternativas resuelven lo imprescindible, compara entonces la flexibilidad de uso, el almacenamiento y los recorridos que tendrán más peso en tu rutina.

9. Lleva una lista breve de dudas a la consulta

Al terminar, reúne las preguntas que impiden decidir: versión vigente del plano, medidas interiores pendientes, altura de ventanas, apertura de armarios y elementos que se entregan. Adjunta una copia con cada duda señalada para facilitar una respuesta precisa.

Antes de comprar muebles a medida, confirma las dimensiones finales sobre la vivienda terminada mediante el procedimiento acordado con quien vaya a suministrarlos. El plano sirve para planificar y descartar conflictos; la medición final permite concretar un encargo con mayor precisión.

Si estás estudiando una vivienda de FCM, puedes contactar con Fomento Gestión indicando su referencia y los puntos del plano que quieres aclarar. Cuanto más concreta sea la pregunta, más fácil será conocer qué información está disponible y qué necesita una comprobación adicional.
